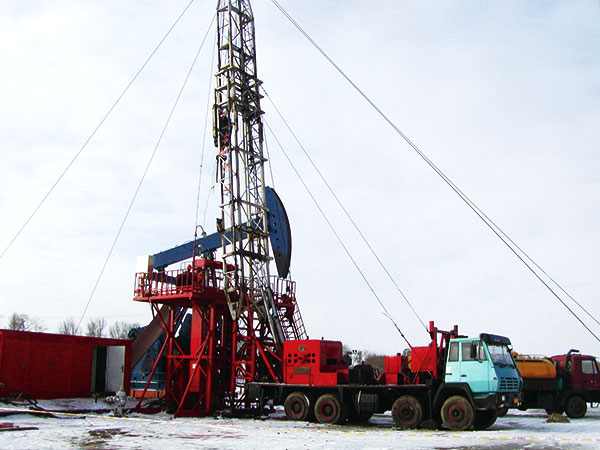

带压修井作业装置由井口防喷系统、强行起下装置、动力及控制系统、电液控制系统、动力源、值班监视系统组成。全液压、全数控、可自动、手动操作，配合修井作业机可完成蒸汽驱高温井、常温油水井、气井的带压修井作业。

1) 井口防喷系统

项目	参数
通径(mm)	0-180
耐温(℃)	≤260
耐压(MPa)	≤21
环境温度(℃)	-40~50
优点	自动检测管径，过接箍胶芯自动打开

2) 强行起下装置

项目	参数
最大提升力(T)	吊卡提升	80
	卡瓦加紧提升	50
最大下压力(T)	横梁下压	30
	卡瓦夹紧下压	20
卡瓦最大夹紧力(T)	60
上升下降最大行程(M)	3.2
上升下降速度(mm/s)	100-150
操作平台外形尺寸(mm)	4800×4200×4200

3) 动力及控制系统
由液压动力控制房、可移动控制台、动力源组成，对整个防喷器系统、冷却系统和强行起下装置进行监测、信号采集、变成自控(或手动控制)操作。

4) 电液控制系统
由传感器(信号采集器)、变送器、PLC程序中心、电液控制中心组成。有防喷器控制回路(8个回路)、强行起下控制回路(10个回路)、冷却控制回路(8个回路)、备用回路(6个回路)，均采用电液控制阀控制。

5) 动力源
A7V160+A7V80恒功率变量液压泵

6) 总功率

配置	配置功率(KW)	总功率(KW)
液压泵	55	102.5
液压泵	35
冷却水泵	11
冷却水泵	1.5

7) 值班监视系统
值班监视系统可为防喷系统控制操作人员值班、远程动态监视作业过程并自动记录、休息的车载式活动房，可容四人休息、办公。
